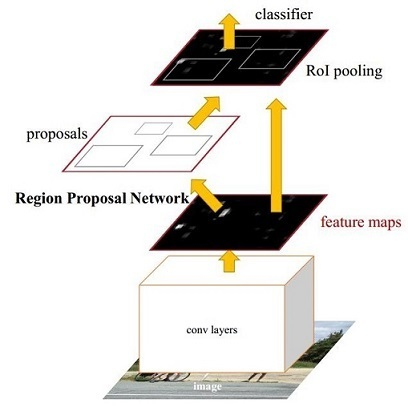

1.图示
2.解释
有图示可得，faster-RCNN分为如下四类：
1.Conv layers。作为一种CNN网络目标检测方法，Faster RCNN首先使用一组基础的conv+relu+pooling层提取image的feature maps。该feature maps被共享用于后续RPN层和全连接层。
2.Region Proposal Networks。RPN网络用于生成region proposals。该层通过softmax判断anchors属于positive或者negative，再利用bounding box regression修正anchors获得精确的proposals。
3.Roi Pooling。该层收集输入的feature maps和proposals，综合这些信息后提取proposal feature maps，送入后续全连接层判定目标类别。
4.Classification。利用proposal feature maps计算proposal的类别，同时再次bounding box regression获得检测框最终的精确位置。

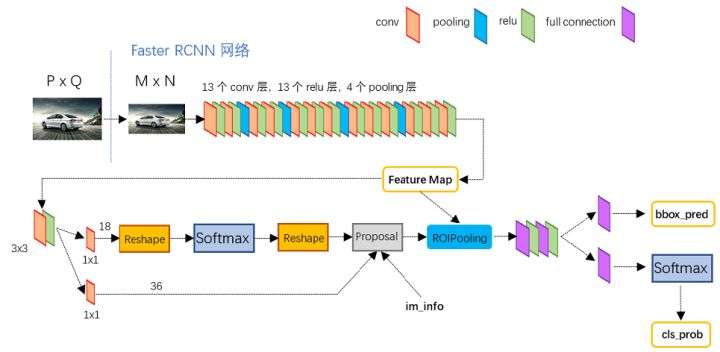

图2展示了python版本中的VGG16模型中的faster_rcnn_test.pt的网络结构，可以清晰的看到该网络对于一副任意大小PxQ的图像，首先缩放至固定大小MxN，然后将MxN图像送入网络；而Conv layers中包含了13个conv层+13个relu层+4个pooling层；RPN网络首先经过3x3卷积，再分别生成positive anchors和对应bounding box regression偏移量，然后计算出proposals；而Roi Pooling层则利用proposals从feature maps中提取proposal feature送入后续全连接和softmax网络作classification（即分类proposal到底是什么object）。
